Product
상품 소개

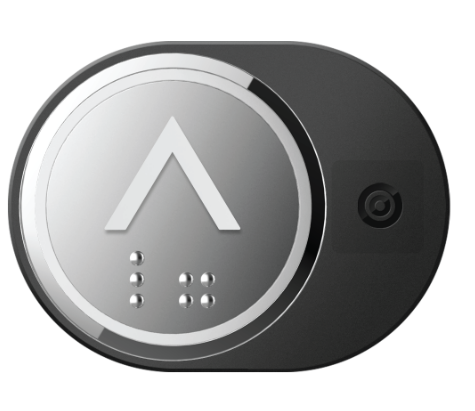

버튼을 누를 필요없이 손가락을 센서에 가까이 대기만 하면 동작하는 IR 센서 내장형 버튼 상품.
|
접촉 없이 센서 인식으로 호출
다양한 OPB Type에 적용 가능Applies to
적용 조건
적용 층수 : 최대 48층 (OPB 타입에 따라 최대 층수 다름)
버튼 타입 : T1 버튼 (21버튼 기반 IR 센서 내장형 버튼)
IR 버튼 적용 가능 OPB (총 6종)
OPP-N2T1 | OPP-D2T1 | OPP-L2T1 | OPP-N5T1 | OPP-D5T1 | OPP-L5T1 |
 |  |  |  |  |  |
Key features
주요 특징
장애인 손동작 인식
- 2개의 근거리, 원거리 센서 적용으로 시각장애인의 손동작 인식을 구별하여 층 등록 손동작만 정확히 인식
Push 기능 제공
- 기존 90, 94버튼이 대응불가한 장애인용에도 적용 가능
* 90, 94 버튼 : 당사 Touchless 버튼으로 장애인용 적용 불가 타입
 | - 90 버튼 : 버튼 테두리 라이트 (그린) / 버튼 내 백라이트 있음 - 94 버튼 : 버튼 테두리 라이트 (그린) / 버튼 내 백라이트 없음 |
- 일반 버튼의 Push 기능을 그대로 제공하여 비접촉 버튼에 익숙하지 않은 탑승객의 불편함을 방지
버튼 및 센서 내구성
- 철저한 버튼 및 센서 내구성 시험을 통한 품질확보 (약 200만회의 동작 시험 완료)
Actuation principle
작동 원리
평상시 작동 시- 손가락이 원거리 센서(버튼 표면에서 25mm 거리)를 거쳐 근거리 센서(버튼 표면에서 5mm 거리)로 차례로 감지
손으로 더듬는 동작 시 (시각 장애인 인식)
- 다음의 경우 버튼을 더듬는 동작으로 인식하고 센싱을 통한 층 등록이 아닌 버튼 누름을 통해 층 등록이 됨
- 탑승객 손가락이 두 센서에 감지되는 시간이 짧은 경우 (원거리 센서 감지후 55ms 이내 근거리 센서 감지 시)
- 주변의 다른 층 센서와 동시에 감지되는 경우
※ 본 자료의 이미지는 이해를 돕기 위해 연출된 것으로 실제 판매 제품과 다소 차이가 있을 수 있으며, 사양의 일부가 변경될 수 있습니다.
※ 작업비 별도입니다.
