Product
상품 소개

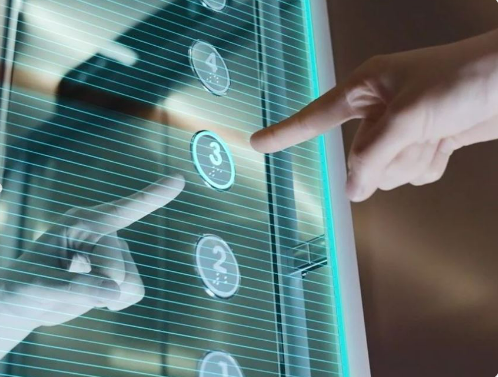

엘리베이터 버튼의 외형과 기능은 그대로 유지하면서 위치제어 센싱 기술을 통한 비접촉식 동작을 구현하는 상품.
시각 장애인의 더듬는 손동작을 구별하고 층 등록 동작만 정확히 인식
다양한 디자인 옵션 제공
| Mono (1 Bar) | Duo (2 Bar) | 매립형 | Virtual 10 Key |
 |  |  |  |
- Mono (노출형) : 시각 장애인의 점자인식 동작 시 Bar와의 손 충돌 방지 가능 (크롬+실버 혼합 1종)
- Duo (노출형) : 슬림 형태로 가로 폭이 넓은 조작반 또는 버튼배열이 많을 경우 적용 (브라운, 크롬, 실버, 티타늄 4종)
- 매립형 : 내부 디자인에 조화로운 매립형 형태로 최고급형 제품 (N:EX 옵션 적용 가능)
- Virtual 10 Key : Badge 10 Key 형태로 비상호기 및 장애용 엘리베이터의 경우에도 Sub OPB 적용 가능
Applies to
적용 조건
에어터치 타입 별 적용 가능 OPB
- 매립형 기준 OPP-LA321, LA21A, LA21B Type 적용 가능
- 노출형 (Mono/Duo) 기준 OPP-D/N5xx series & OPP-D/N2xx series 적용 가능
최대 적용 가능 층수
- 노출형 (Mono/Duo) : 최대 42층
- 매립형(LA21A, LA21B) : Standard Type 최대 32층, Narrow Type 최대 24층
- 최대 층수 초과 현장의 경우 비표준 검토 의뢰를 통해 적용 가능여부 확인 필요
Key features
주요 특징
장애인 손동작 인식
- 최첨단 위치인식 방식을 통해 시각 장애인 기준 대응 가능 및 점자인식 과정에서 발생할 수 있는 오작동 방지
정확하고 빠른 감지
- 장갑 착용 유무에 상관없이 빠른 센서 인식 속도
- 단일 버튼이 아닌 다수 버튼을 커버하는 완벽한 터치리스 구현 가능
- 기존 90, 94 버튼 대비 인식거리 및 작동방식 우위
다양한 형태의 디자인
- 용도에 따라 노출형(Bar Type), 매립형 또는 Virtual 10 key형 선택 가능
※ 디자인 별 추천 용도
- 노출형 : 기존 조작반이 설치된 서비스 현장 및 가성비 중심 현장
- 매립형 : 아파트, 오피스 등의 신축 현장
- Virtual 10 Key : Sub 조작반에 버튼없이 간편히 적용 가능
- 카 디자인에 어울리는 다양한 제품 옵션
Mechanism
작동 원리
초정밀 멀티터치 적외선(IR) 센서 적용
제스처 기반의 인터페이스로 직접 접촉 불필요
2mm 간격으로 설치된 IP 센서가 접근 위치 인식
센싱 범위
- 수직 방향 : 버튼 표면에서 수직 거리 14 ~ 20mm 이내
- 수평 방향 : 각 층 버튼 면적 전체
(버튼 테두리 부근에 포인팅 하여도 인식 가능)
Reference
적용 예시
| Mono (1 Bar) | Duo (2 Bar) | 매립형 | Virtual 10 Key |
 |  |  |  |
※ 본 자료의 이미지는 이해를 돕기 위해 연출된 것으로 실제 판매 제품과 다소 차이가 있을 수 있으며, 사양의 일부가 변경될 수 있습니다.
※ 작업비 별도입니다.
